Lightboard — образование будущего
Прозрачная маркерная доска с LED-подсветкой
Преподаватели во всем мире пользуются обычной классной доской для наглядного представления информации. Чертежи, уравнения, текстовые примеры — это необходимый атрибут обучающего процесса. Но современная техника обучения требует записи видео. Это просто необходимо для удаленного образования. Уроки в режиме онлайн существенно экономят время и позволяют усваивать большее количество информации.
Съёмка видеолекций на обычной доске — утомительный и долгий процесс. Для того чтобы получить хороший результат, требуется множество часов, а то и дней последовательно записывать отдельные фрагменты. Затем материал проходит редакционную обработку — объединяется видео и графика. Как итог все эти действия занимают много времени.
Кроме того, не стоит забывать о жестикуляции. Во время лекции преподаватель активно работает руками. Указывает на термины, иллюстрирует движения в графиках, подчеркивает важные моменты. Происходит активный разговор при помощи жестов. Это вполне естественно для людей — наблюдать за руками. Видеоурок обязательно должен отразить этот «диалог». Естественно, это влечёт за собой дополнительные временные затраты.
Lightboard позволяет объединить работу на доске со съемкой видео без последующего редактирования.
Рисование хорошо видимых эскизов, графиков, текстов, привычная жестикуляция, совмещенные с записью видео хорошего качества, существенно повышают уровень образования. Также доступно использование дополнительных полезных функций. Например, накладывание графики Powerpoint. Инновационные технологии позволяют не только экономить время, но и выпускать обучающий материал самого высокого уровня.
LIGHTBOARD ЭТО НЕ ПРОСТО СТЕКЛО
Конструкция Lightboard
Доска
Прозрачная доска с габаритными размерами 1.8x2.4 м выполнена из термически закаленного архитектурного стекла Ppg Starphire толщиной 10 мм. Стекло освещено внутренне от верхних и нижних краев яркими белыми светодиодами. Свет перемещается во все части стекла путем полного внутреннего отражения (ПВО).

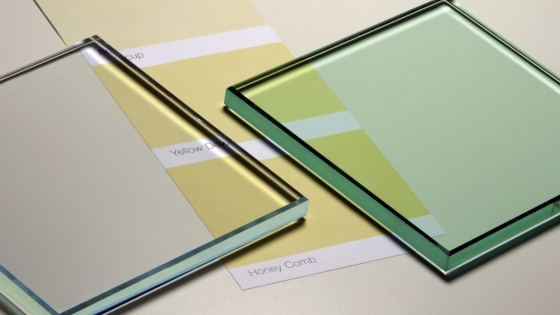

Стекло
Обычное стекло имеет темно-зеленый оттенок по краям. Из-за этого свет не может достигнуть центра панели. Стекло Starphire имеет низкое содержание железа, поэтому очень прозрачное. По краям имеет бледно-голубой оттенок.

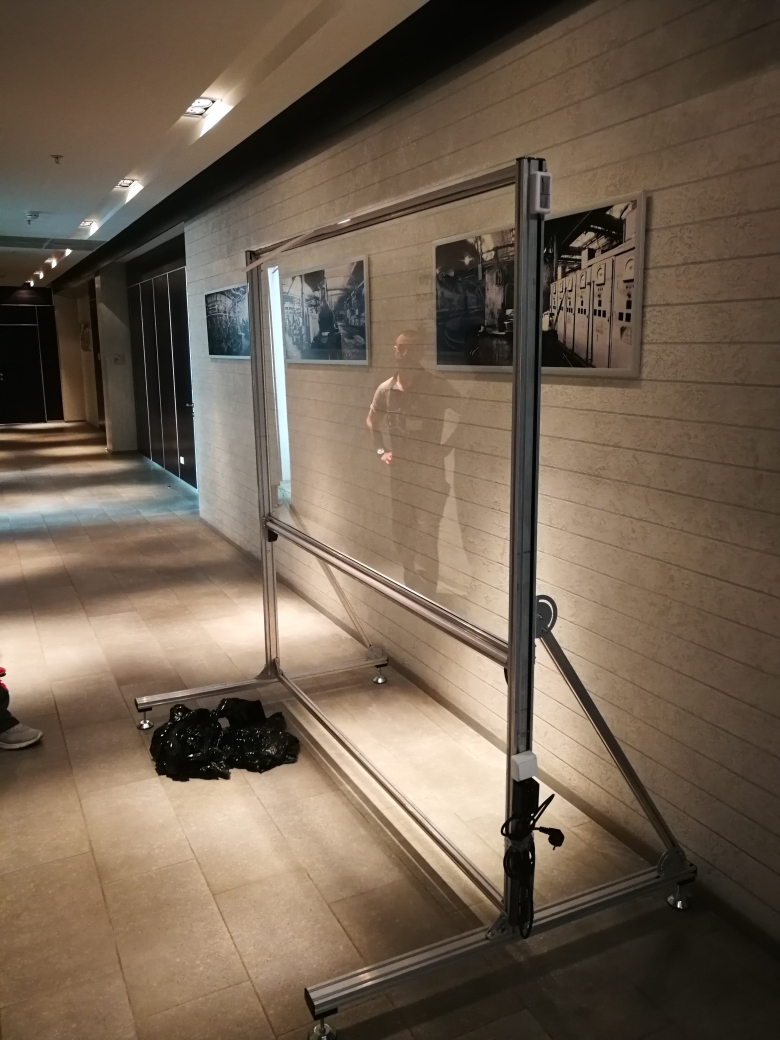

Сборка
Стекло устанавливается на стальной или алюминиевой раме. Крепление к раме осуществляется 4 специальными болтами через предусмотренные отверстия. Нейлоновая прослойка крепежей предотвращает непосредственный контакт металла со стеклом.

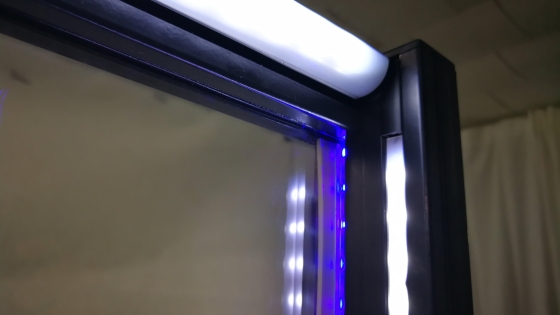

После того как стекло смонтировано, протягивается окантовочный алюминиевый профиль по краям панели. Внутри располагается лента светодиодов мощностью в 48 ватт. Между профилем и лентой прокладывается дополнительный слой электрической изоляции. На раме устанавливаются один или два источника питания 5 A 12 V.

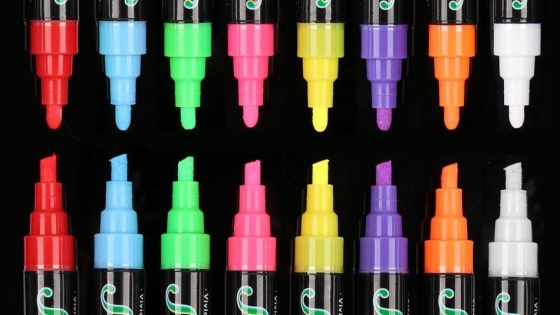

Маркеры
Рисование флуоресцентными маркерами на стекле становится возможным благодаря физике. Явление, основанное на проникновении световой волны из оптически более плотной среды, обеспечивает полное внутреннее отражение. Нарушение ПВО делает отметки на стекле яркими, что и требуется для чёткого изображения. Для рисования используются специальные флуоресцентные меловые маркеры.
Для эффективной работы на Lightboard требуется хорошее освещение, приравненное к 1 200 ватт дневного света. Стандартный набор флуоресцентных ламп вполне справляется с передачей более 6.5 тысяч цветовых оттенков.
- Как осветить доску для большей эфективности
-
Подсветка монтируется на задней стенке. Это обеспечивает хорошую видеосъёмку без технических составляющих доски.
Занавес над светлой доской преграждает почти весь свет от задних светов. Фон за стеклом — черный мусульманин. Я пробовал очень плоскую черную краску, но она была недостаточно черной.

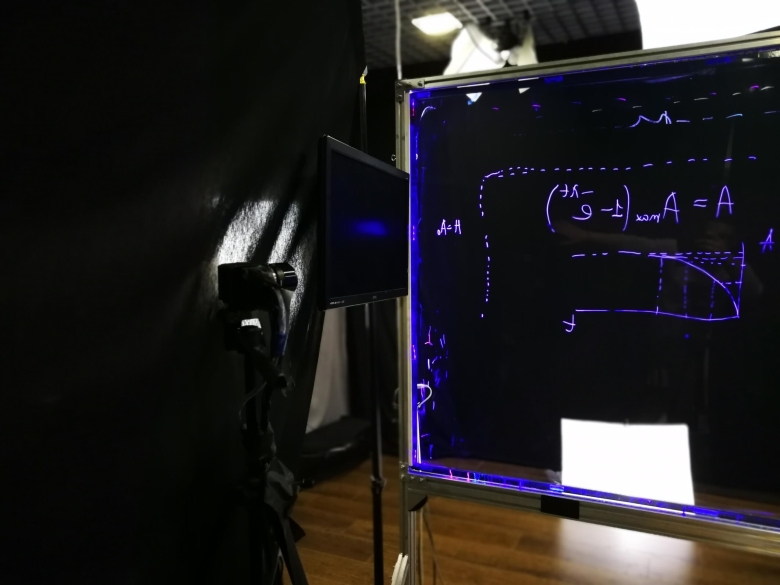

Фотография ниже сделана, стоя за световой доской, где стоит ведущий. Вы можете увидеть ключ и заполнить огни, висящие слева и справа. Они каждые восемь 54 ВТ труб (Sunblaze 960305) светят через стекло на меня. Подсветка клавиш и заливка расположены достаточно далеко по бокам, чтобы их отражение в стекле не было видно на видеокамере. Если необходимо разное левое и правое освещение, то некоторые лампы можно повернуть на одну сторону.

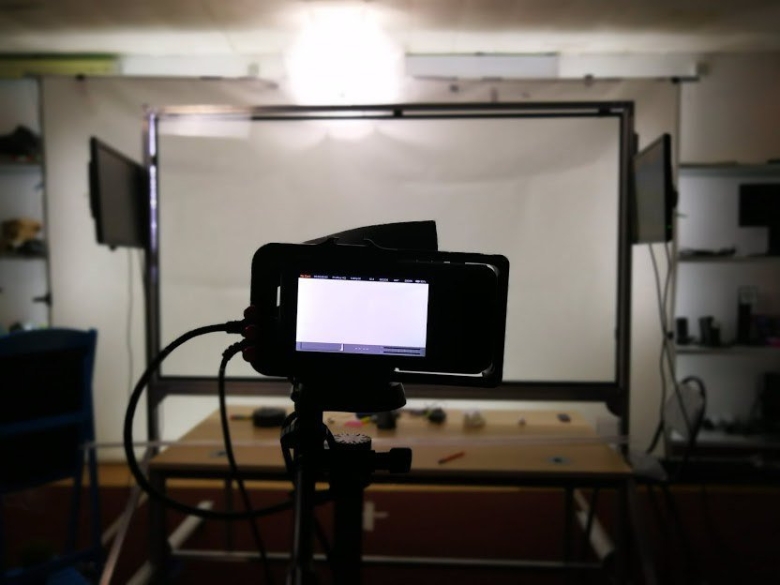

Стена вокруг камеры покрашена в черный цвет, чтобы свести к минимуму отражение в стекле.
Сзади и сверху стекла устанавливаются восемь труб 95 w (Sunblaze 360365), установленных близко к стене, и отражатель, торчащий перпендикулярно стене, чуть выше них. Это обеспечивает подсветку без разлива на черном фоне. Дневное приспособление установлено вплотную к стене.
Передний свет + задний свет = хорошее видеоизображение.
Задний свет способствует определению края на черном фоне. Изображение меня слева внизу показывает, что видит камера, если я освещен только передними огнями. Я выгляжу «плоским» и нечетко очерченным от черного фона. Подсветка добавляет блики на моей периферии, как показано на среднем изображении. Сочетание двух дает более живой или размерный вид, как показано на правом изображении.
