3D Slicer: руководство по обработке медицинских изображений и 3D-печати

Как использовать 3D Slicer для создания моделей для 3D-печати

3D Slicer (или просто Slicer) — это передовая программа с открытым исходным кодом, предназначенная для визуализации и анализа медицинских изображений. В отличие от большинства слайсеров, которые используются для 3D-печати, данное программное обеспечение (software) было разработано специально для медицинских целей, хотя сейчас находит применение и в других областях.

Главное назначение 3D Slicer — обработка медицинских снимков КТ, МРТ и прочих форматов для создания трехмерных моделей органов и тканей. Программа слайсер 3D позволяет врачам и исследователям не только визуализировать анатомические структуры, но и планировать хирургические вмешательства, проводить точные измерения и анализировать патологии.

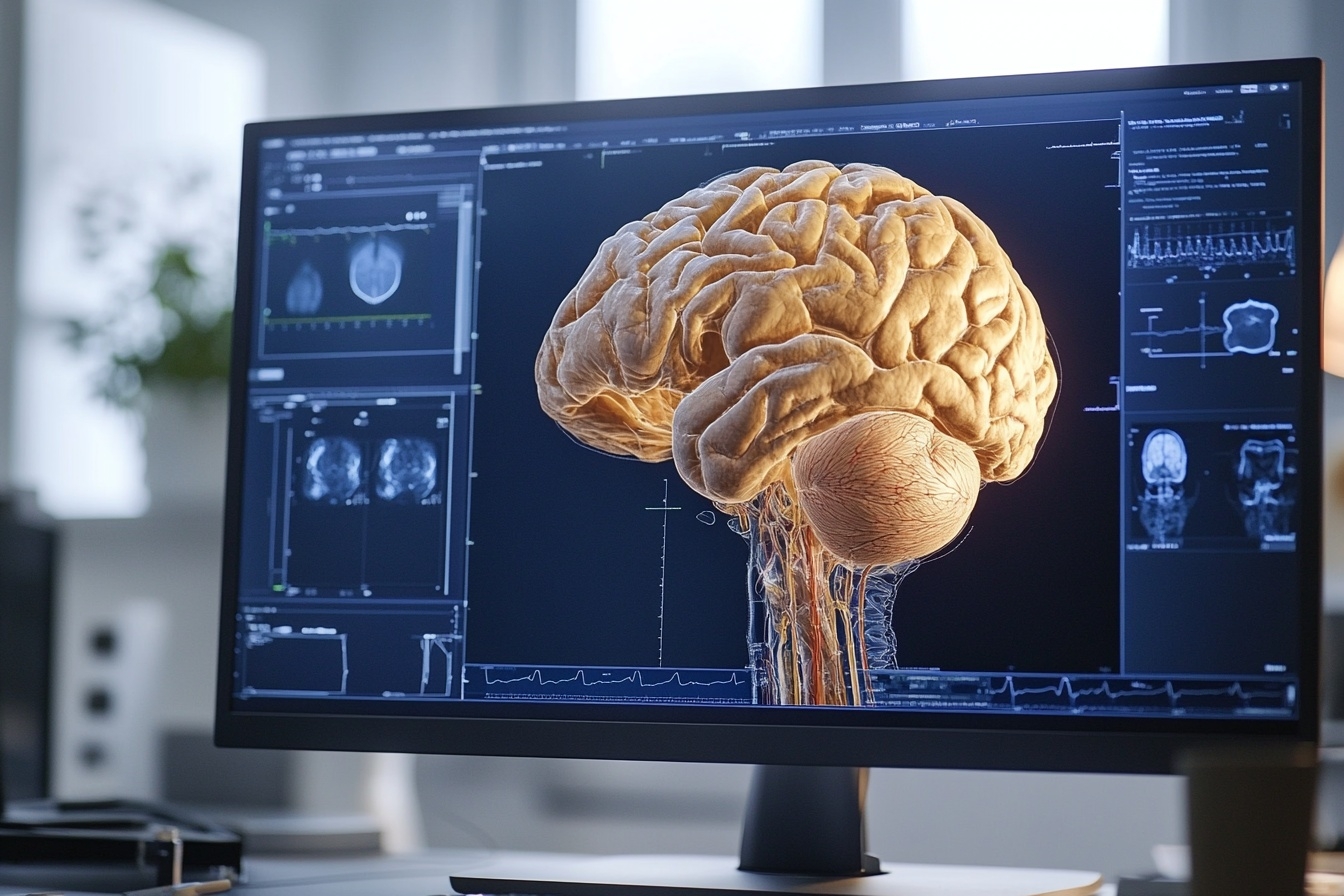

631b525b-cd3b-4305-a091-3ff578daa5e6

Преимущества программы

Одним из ключевых достоинств 3D Slicer является его полная бесплатность. В отличие от коммерческих аналогов, эта программа доступна каждому без лицензионных ограничений, что делает её идеальным инструментом как для образовательных учреждений, так и для клинической практики. Слайсер 3D работа с изображениями становится доступной даже для небольших медицинских центров и исследовательских лабораторий.

Открытый исходный код — еще одно значительное преимущество. Это позволяет сообществу разработчиков постоянно совершенствовать программу, добавлять новые функции и устранять ошибки. Для специалистов, занимающихся 3D-печатью медицинских моделей, открытый код означает возможность модификации программы под конкретные задачи подготовки моделей для принтера.

Поддержка множества форматов файлов делает 3D Slicer универсальным инструментом. Программа работает с DICOM (стандартным форматом медицинских изображений), а также поддерживает экспорт в STL и другие форматы, используемые для 3D-печати. Это значительно упрощает процесс от получения снимка до создания физической модели для планирования операций.

Доступное обучение работе с программой также является важным преимуществом. В сети можно найти многочисленные уроки и обучающие материалы, которые помогут новичкам освоить базовые и продвинутые функции программы.

Основные функции

Просмотр и анализ медицинских изображений

Программа 3D Slicer предоставляет мощные инструменты для просмотра и анализа медицинских изображений различных модальностей. В отличие от стандартных программ визуализации, слайсер 3D позволяет просматривать срезы во всех трех плоскостях (аксиальной, сагиттальной и корональной) одновременно, обеспечивая полное пространственное понимание анатомических структур.

Аналитические возможности 3D Slicer включают измерение расстояний, углов, площадей и объемов, что делает программу незаменимым инструментом для количественной оценки патологий. Врачи могут отслеживать изменения в размерах опухолей, объемах органов или толщине тканей с высокой точностью, что критически важно для диагностики и планирования лечения.

Сегментация: выделение органов и тканей

Одна из самых ценных функций программы слайсер 3D — продвинутые инструменты сегментации. Сегментация позволяет выделять отдельные органы, ткани или патологические образования из массива данных медицинского сканирования. 3D Slicer предлагает как полуавтоматические, так и ручные методы сегментации, включая:

  • Пороговую сегментацию на основе плотности тканей
  • Выращивание областей из заданных точек
  • Сегментацию на основе машинного обучения
  • Ручную корректировку с использованием кистей и ластиков

Результаты сегментации могут использоваться для точного измерения объемов, создания моделей для 3D-печати или подготовки к операциям.
3D-визуализация: создание объемных моделей

После выполнения сегментации программа 3D Slicer позволяет преобразовать выделенные структуры в полноценные трехмерные модели. Эти модели можно вращать, масштабировать и исследовать с любого угла, что дает глубокое понимание пространственных взаимоотношений анатомических структур.

Созданные модели могут быть экспортированы в форматы, совместимые с программами для 3D-printing, что открывает широкие возможности для:

  • Создания анатомических учебных пособий
  • Изготовления персонализированных имплантатов
  • Прототипирования хирургических шаблонов
  • Предоперационного планирования сложных вмешательств

Слайсер 3D работа с 3D-моделями включает возможности настройки прозрачности, окраски структур и применения различных фильтров для улучшения визуализации.

Регистрация изображений: совмещение данных из разных источников

Функция регистрации изображений в 3D Slicer позволяет совмещать данные, полученные из разных источников или в разные моменты времени. Например, можно наложить МРТ-снимки на КТ-данные одного пациента или сравнить изображения до и после лечения. Это особенно полезно при планировании лучевой терапии или при необходимости комбинировать функциональную и анатомическую информацию.

Программа предлагает несколько методов регистрации:

  • Жесткую регистрацию для простого выравнивания
  • Деформационную регистрацию для учета изменений в тканях
  • Регистрацию на основе ориентиров, устанавливаемых пользователем
Модульный подход: подключение дополнительных инструментов

Одно из главных преимуществ 3D Slicer — его модульная архитектура. Базовая версия софта уже содержит более 100 модулей, но пользователи могут расширять функциональность, устанавливая дополнительные расширения из каталога. Существуют специализированные модули для нейрохирургии, ортопедии, кардиологии и других областей медицины.

Разработчики также могут создавать собственные модули для решения специфических задач, что делает 3D Slicer чрезвычайно гибкой платформой для исследований и клинической практики.

Установка и первые шаги

Где скачать и как установить 3D-Slicer

Официальную версию программы 3D Slicer можно бесплатно скачать с сайта проекта (slicer.org). Слайсер доступен для всех основных операционных систем: Windows, macOS и Linux. Процесс установки прост и включает следующие шаги:
  1. 1
    Загрузите установочный файл, соответствующий вашей операционной системе
  2. 2
    Запустите установщик и следуйте инструкциям на экране
  3. 3
    Примите лицензионное соглашение (программа распространяется под открытой лицензией)
  4. 4
    Выберите компоненты для установки (рекомендуется стандартная установка)
  5. 5
    Дождитесь завершения процесса установки
После установки можно запустить программу и приступить к обучению работе с ней.
Интерфейс: основные панели и инструменты

Интерфейс программы 3D Slicer разделен на несколько основных областей:
  1. 1
    Строка меню вверху экрана с основными командами
  2. 2
    Панель модулей слева, где можно выбирать различные инструменты
  3. 3
    Область просмотра в центре, отображающая 2D-срезы и 3D-модели
  4. 4
    Панель свойств справа для настройки параметров текущего инструмента
Для начинающих пользователей доступен упрощенный режим интерфейса, который помогает освоиться с базовыми функциями. По мере накопления опыта можно переключиться на продвинутый режим с полным набором инструментов.

Открытие и импорт 3D-данных (DICOM, STL, NRRD и др.)

Программа слайсер поддерживает широкий спектр форматов данных, наиболее распространенными из которых являются:
  1. 1
    DICOM — стандартный формат для медицинских изображений
  2. 2
    STL — популярный формат для 3D-моделей, используемый в 3D-печати
  3. 3
    NRRD — формат для хранения n-мерных массивов данных
  4. 4
    NIfTI — формат, часто используемый в нейровизуализации
  5. 5
    OBJ — формат для 3D-моделей с текстурами
Для импорта данных в формате DICOM можно использовать встроенный модуль DICOM, который позволяет создавать локальную базу данных и организовывать исследования по пациентам. Для импорта других форматов используется функция "Load Data" из меню "File".

После загрузки данных программа автоматически отобразит их в виде 2D-срезов и создаст базовую 3D-визуализацию, которую можно дальше настраивать и улучшать с помощью инструментов принтера и печати трехмерных моделей.
d826eb02-f213-4afd-96f1-64957796125a
de8e35d5-1e6b-4454-b494-362595e23b73

Практическое применение 3D Slicer

Обработка томографических снимков

Программа 3D Slicer предоставляет мощные инструменты для обработки томографических снимков, что делает её незаменимой в клинической практике. При работе с КТ и МРТ данными, слайсер позволяет специалистам значительно улучшить качество диагностики благодаря продвинутым функциям обработки изображений:

  • Фильтрация шумов и артефактов для получения более чистого изображения
  • Настройка контрастности и яркости для выделения интересующих структур
  • Многоплоскостная реконструкция (MPR), позволяющая просматривать данные в произвольных плоскостях
  • Объединение различных последовательностей и модальностей в единую визуализацию

Для медицинских специалистов software 3D Slicer существенно упрощает интерпретацию данных, позволяя не только просматривать отдельные срезы, но и создавать объемные реконструкции патологических процессов. Это особенно ценно при планировании сложных хирургических вмешательств, когда требуется точное понимание пространственных взаимоотношений анатомических структур.
Подготовка моделей для 3D-печати

Одно из важнейших практических применений программы слайсер — подготовка анатомических моделей для 3D-печати. Процесс включает несколько ключевых этапов:

  • Сегментация нужных анатомических структур из томографических данных
  • Оптимизация полученной 3D-модели (сглаживание поверхностей, устранение артефактов)
  • Экспорт модели в формат STL или OBJ, совместимый с программами для 3D-печати
  • Подготовка модели к печати с учетом особенностей конкретного принтера

В слайсер 3D работа с моделями не ограничивается лишь их созданием — программа позволяет проводить виртуальные хирургические планирования, создавать хирургические шаблоны и направляющие, которые затем могут быть напечатаны на 3D-принтере и использованы во время операций. Это значительно повышает точность хирургических вмешательств и сокращает время в операционной.

Для специалистов по 3D printing медицинских моделей важно, что данная программа позволяет сохранять точные анатомические пропорции и детали, критичные для клинического применения готовых моделей.
Анализ объемных данных в биологии и инженерии

За пределами медицины слайсер также находит широкое применение в биологических исследованиях и инженерном анализе. Программа 3D Slicer позволяет работать с данными микроКТ, конфокальной микроскопии и других исследовательских методов визуализации. Это открывает возможности для:

  • Изучения микроструктуры тканей и материалов
  • Количественного анализа пористости и других физических характеристик образцов
  • Моделирования биологических процессов на клеточном и тканевом уровнях
  • Неразрушающего контроля качества в промышленности

Инженеры и исследователи ценят возможность детального анализа внутренней структуры объектов без необходимости их физического разрушения, что особенно важно при работе с редкими образцами или дорогостоящими прототипами.

Основные области применения

Медицина

В медицинской сфере программа слайсер стала стандартом для передовых клиник и исследовательских центров. Основные направления применения включают:

  • Нейрохирургия: планирование доступов к опухолям головного мозга с минимальным повреждением функционально важных зон
  • Челюстно-лицевая хирургия: реконструктивные операции с использованием индивидуальных имплантатов
  • Ортопедия: создание персонализированных направляющих для установки эндопротезов
  • Кардиохирургия: моделирование врожденных пороков сердца для планирования коррекции

Бесплатность и доступность программы 3D Slicer делает её идеальной для обучения медицинских специалистов и студентов медицинских вузов. Многочисленные уроки и обучающие материалы помогают быстро освоить основы работы с программой.

Для организаций, стремящихся расширить свои возможности, наша компания предлагает инновационную услугу VRCast — систему телеприсутствия в реальном времени. Эта технология позволяет специалистам удаленно проводить консультации и обучающие сессии. VRCast особенно ценен для междисциплинарных консилиумов, дистанционного обучения медицинских специалистов.
Попробуйте инновационную услугу VRCast
Наука и инженерия

За пределами клинической практики слайсер 3D находит применение в:

  • Палеонтологии: исследование окаменелостей без их разрушения
  • Материаловедении: анализ композитных материалов и сплавов
  • Археологии: изучение артефактов с сохранением их целостности
  • Биоинженерии: проектирование тканеинженерных конструкций

Инженеры особенно ценят интеграцию с другими программами для анализа данных и моделирования, что позволяет использовать 3D Slicer в рамках комплексных исследовательских проектов.
3e5a4357-d3fa-4da6-a72f-50730104036d

Заключение

Программа 3D Slicer представляет собой мощный инструмент с открытым исходным кодом для визуализации и анализа медицинских изображений, значительно расширяющий возможности специалистов различных областей. От обработки томографических снимков и сегментации анатомических структур до создания детализированных трехмерных моделей для 3D-печати — данное программное обеспечение обеспечивает полный цикл работы с объемными данными. Особую ценность представляют функции регистрации изображений и модульная архитектура, позволяющая расширять функциональность в соответствии с конкретными задачами пользователя.

Для специалистов, только начинающих осваивать 3D Slicer, рекомендуется пройти базовые онлайн-курсы и уроки, которые помогут быстрее адаптироваться к интерфейсу программы и освоить ключевые функции. Благодаря активному сообществу разработчиков и пользователей, слайсер продолжает совершенствоваться, предлагая все более интуитивные инструменты для решения сложных задач в медицине, науке и инженерии.
